Hệ kèo thép mạ cho hệ 3 lớp - lợp ngói

Thông số sản phẩm: Sản phẩm được sản xuất theo tiêu chuẩn Úc

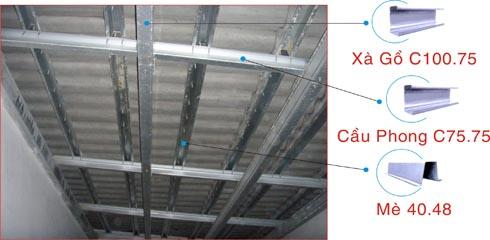

-         Giới thiệu tổng quát về hệ kèo 3 lớp: Hệ kèo 3 lớp là tổ hợp giữa các thanh C100.75 ốp đôi và C75.75 được liên kết bằng các vít tự khoan cường độ cao. Được định vị vào dầm bê tông bằng buloong nở 100x120mm hoặc  120*10mm và được liên kết các vì kèo với nhau bằng thanh giằng bụng. Phần lợp ngói sẽ được bắt đòn tay (lito) TS40.48 theo các tiêu chuẩn ngói lợp ( khoảng cách 320-350mm).
-         Vật liệu cấu tạo chính: Khung thép mạ 3 lớp được cấu thành
+ Hệ xà gồ C100.75 (cao 100mm dày 7,5 dem) hình dạng chữ C được chấn 2 sóng ở mặt hông nhằm hỗ trợ độ cứng cho sản phẩm.
+ Kiểu dáng: Mè (lito) TS 40.48 (cao 40mm,dày 4,8 dem). Hình dạng Omega có uốn cong 2 mép tạo độ cứng cho sản phẩm.
-         Khoảng cách xà gồ (C100.75 ốp đôi) là 800m-900m.
-         Khoảng cách cầu phong C75.75 tối ưu là 1,1m-1,2m.
-         Khoảng cách vượt nhịp kinh tế 4,5m.






Thông số kỹ thuật:
I./ Tiêu chuẩn thiết kế:
- Tiêu chuẩn tải trọng và tác động
+ TCVN 2737-1989
+ AS 1170.1-1989
+ AS 1170.2-1989
+ Tiêu chuẩn Úc AS/NZ 4600-1996
+ Độ võng kèo theo phương đứng = L/250
+ Độ võng xà gồ theo phương đứng =L/150
+ Cường độ vít liên kết
- Vít tự khoan liên kết, mạ kẽm loại 12-14×20mm – HEX có cường độ
chịu cắt ≥6,8KN
- Bulong nở M12×150


+ Tiêu chuẩn tính toán thiết kế: AS/NZ 4600-1996

II./ Giới thiệu sản phẩm
Hệ kèo TTTRUSS được sản xuất từ thép mạ có cường độ 5.500kg/cm2 ; trọng
lượng lớp mạ tối thiểu đạt 150g.m2




III./ Trọng lượng thiết kế
Tỉnh tải(kg/m2) - NGÓI 0.6N/m2 ( bao gồm trọng lượng bản than kèo)
- TRẦN 0.1kN/m2
Hoạt tải: 0.25 kN/m2

Nếu không có yêu cầu, tất cả các kèo không được thiết kế để chịu tải trọng của
bồn nước, tấm năng lượng mặt trời hoặc phân bố tải trọng khác.
Nếu có yêu cầu thiết kế, khi lắp đặt bồn nước và các tải trọng khác phải được
đặt đúng vị trí của bản vẽ chi tiết kèm theo.
Tất cả các kèo phải được đặt đúng vị trí mà bản vẽ chỉ định.

IV./ Chi tiết liên kêt chuẩn
Tất cả các mặt phẳng trên của đà beetong cốt thép cần phảo được tô phẳng
trước khi đặt hệ giàn.
Số lượng vít tại mỡi nút giàn phải được bắn đúng theo bản vẽ thiết kế.
